Stütze

Allgemeines

Betonstützen können sowohl in Ortbeton sowie auch als Fertigteil hergestellt werden. Stützen können in unterschiedlichen Querschnitten (quadratisch, rechteckig, rund, oval) hergestellt werden. Aus gestalterischen Gründen werden oft Rundstützen als Sichtbeton eingesetzt. Sie können aufgrund der besseren Fertigungstechniken als Fertigteil hergestellt werden. Bei mehrgeschossigen Bauwerken wird die Rechteckstütze bevorzugt, da u.a. der Stützenquerschnitt über viele Geschosse gleichbleibend sein kann. Konsolen oder sonstige Wandanschlüsse sind problemlos zu bewältigen. Neben den Standard-Querschnitten fertigen wir auf Wunsch auch Sonderformen. Einbauteile und Aussparungen bauen wir nach Ihren funktionellen Vorgaben ein. Die Fuß- und Kopfausbildung erfolgt entsprechend Ihren statischen und konstruktiven Erfordernissen.

Typische Ausführungsformen bei Rechteckstützen

  • Konsolen 1-seitig / 2-seitig / 3-seitig / 4-seitig
  • Auflagertasche mit Binderauflager
  • Profilierung zur Einspannung in das Fundament
  • Kanten gefast

Einbauteile
Stahlplatten, Ankerschienen, Bewehrungsanschlüsse, Sonstiges

Oberflächen
3-seitig schalungsglatt, 1-seitig abgescheibt oder handgeglättet

Die Oberfläche kann je nach Erfordernis des Architektonischen Ansprüchen angepasst werden.

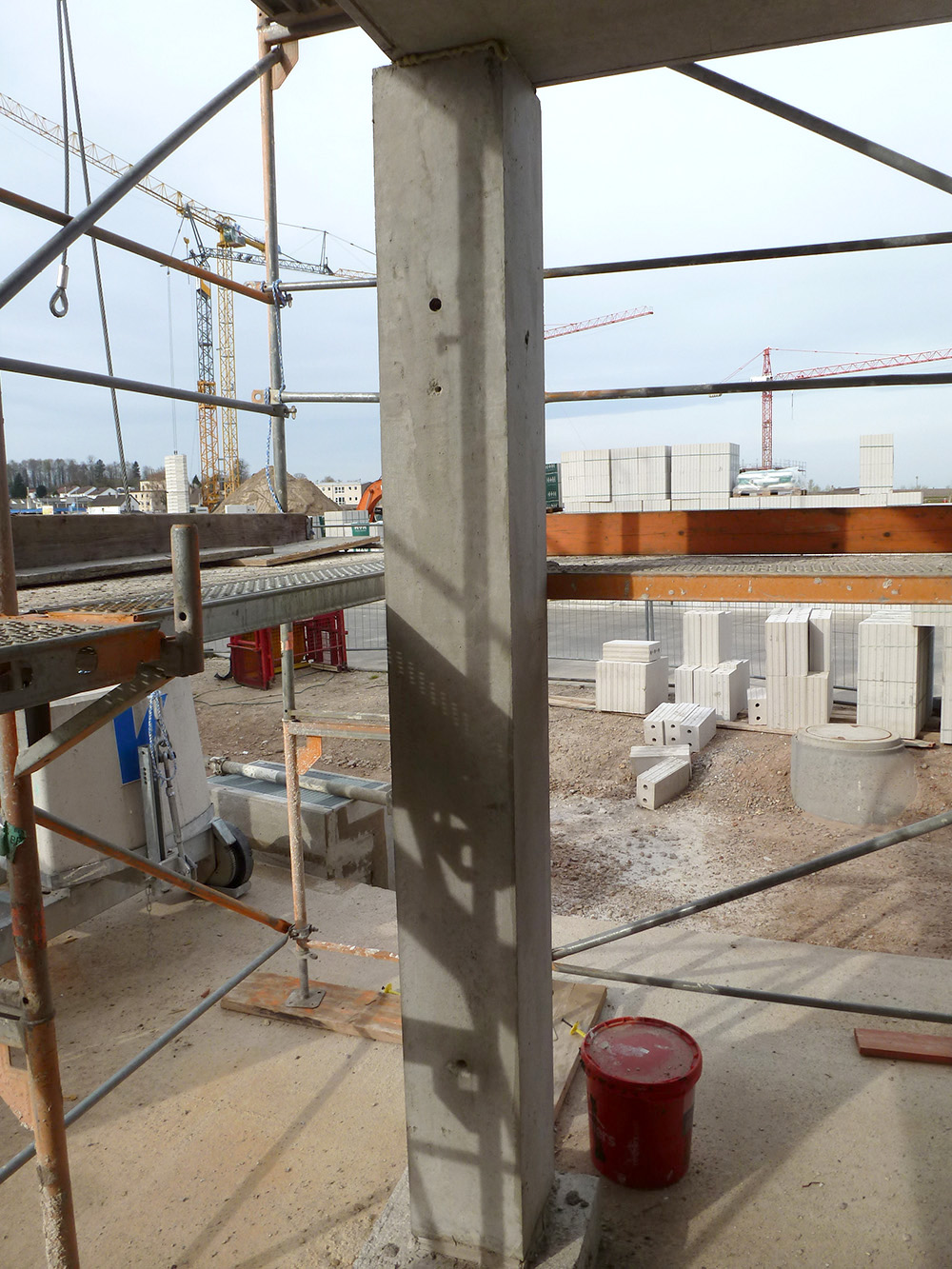

Abb. 1 Betonfertigteilstütze
Quelle: KomZet Bau Bühl

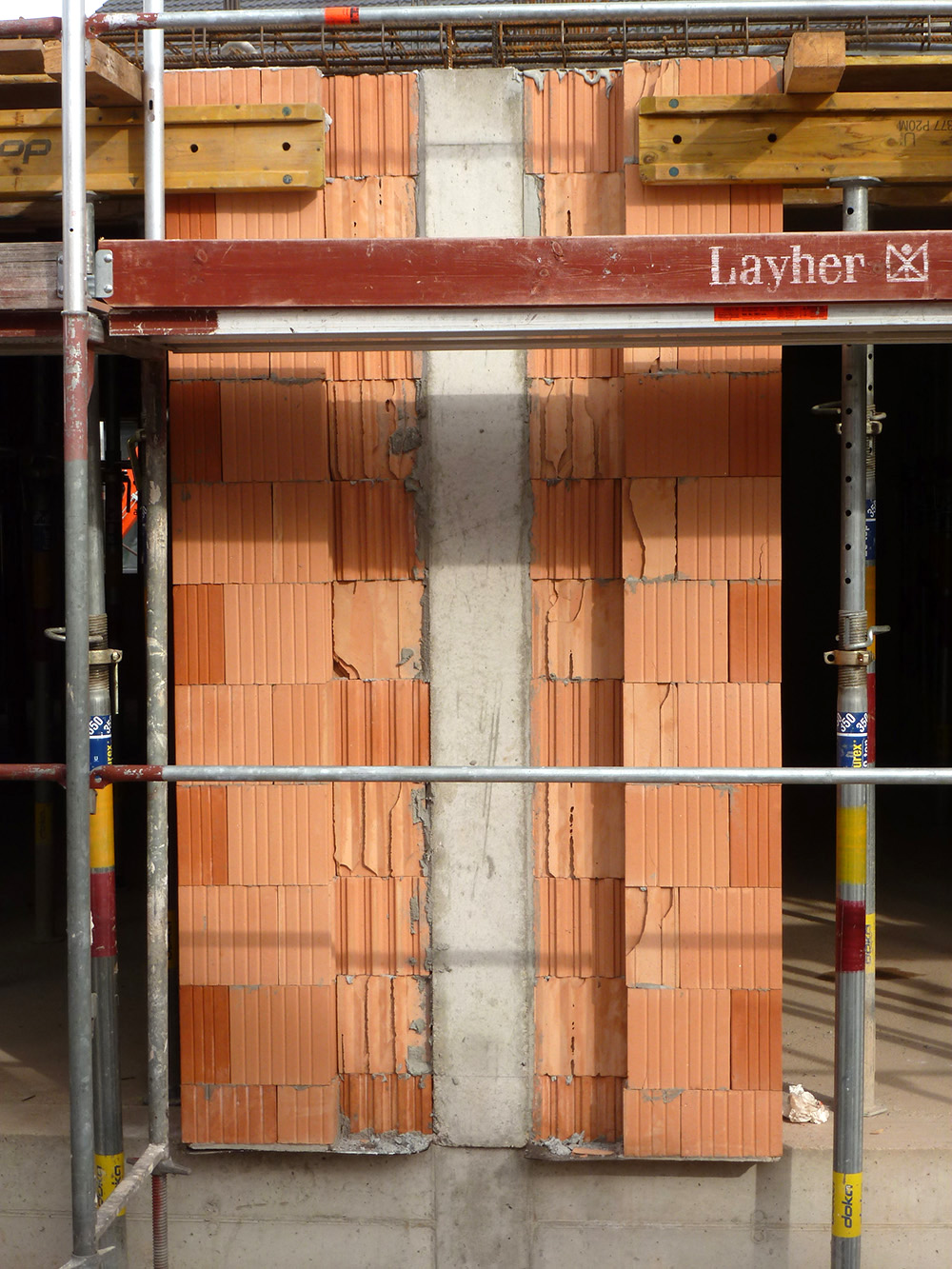

Abb. 2 Ortbetonstütze
Quelle: KomZet Bau Bühl

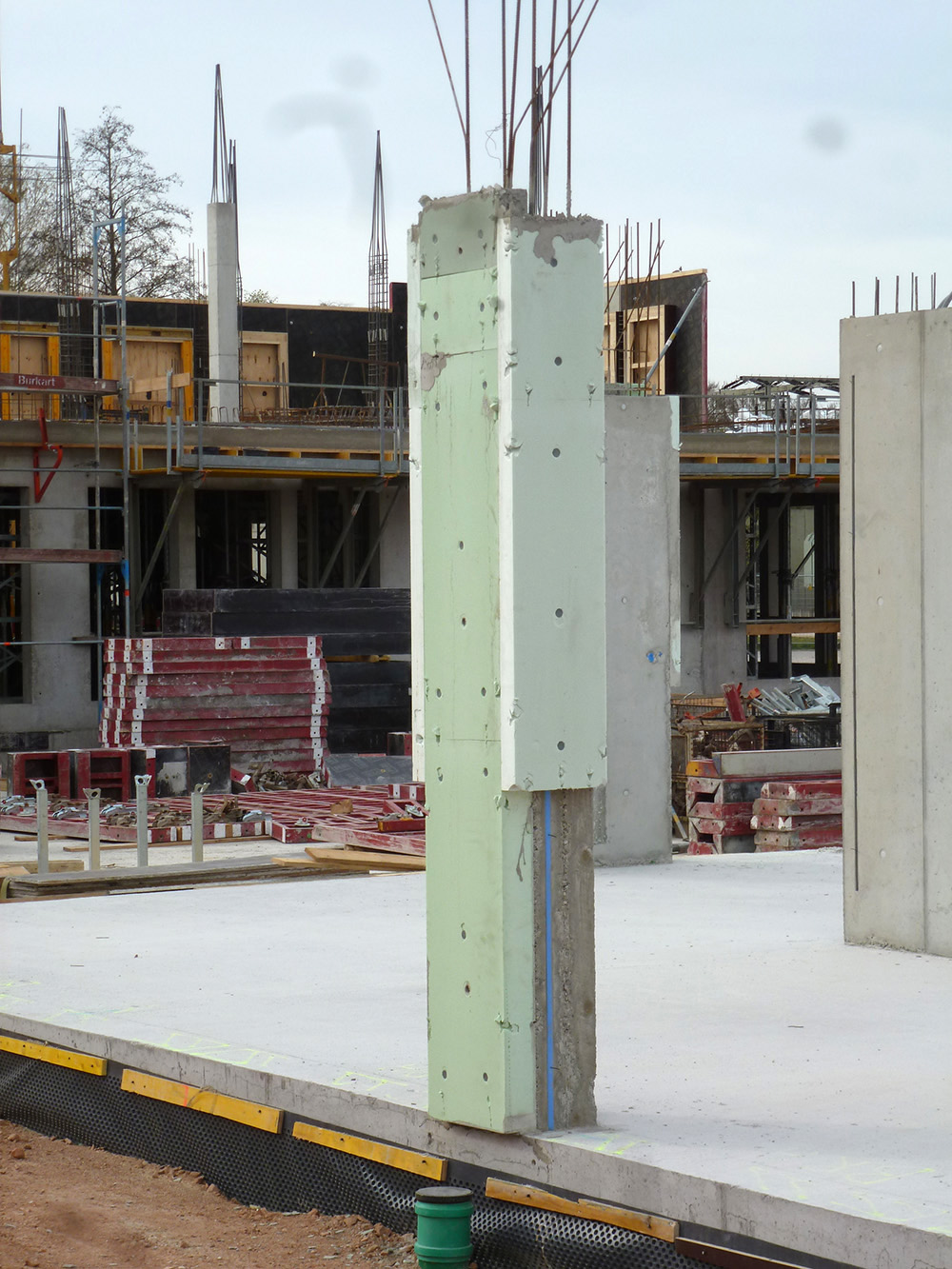

Abb. 3 Ortbetonstütze mit Dämmung
Quelle: KomZet Bau Bühl

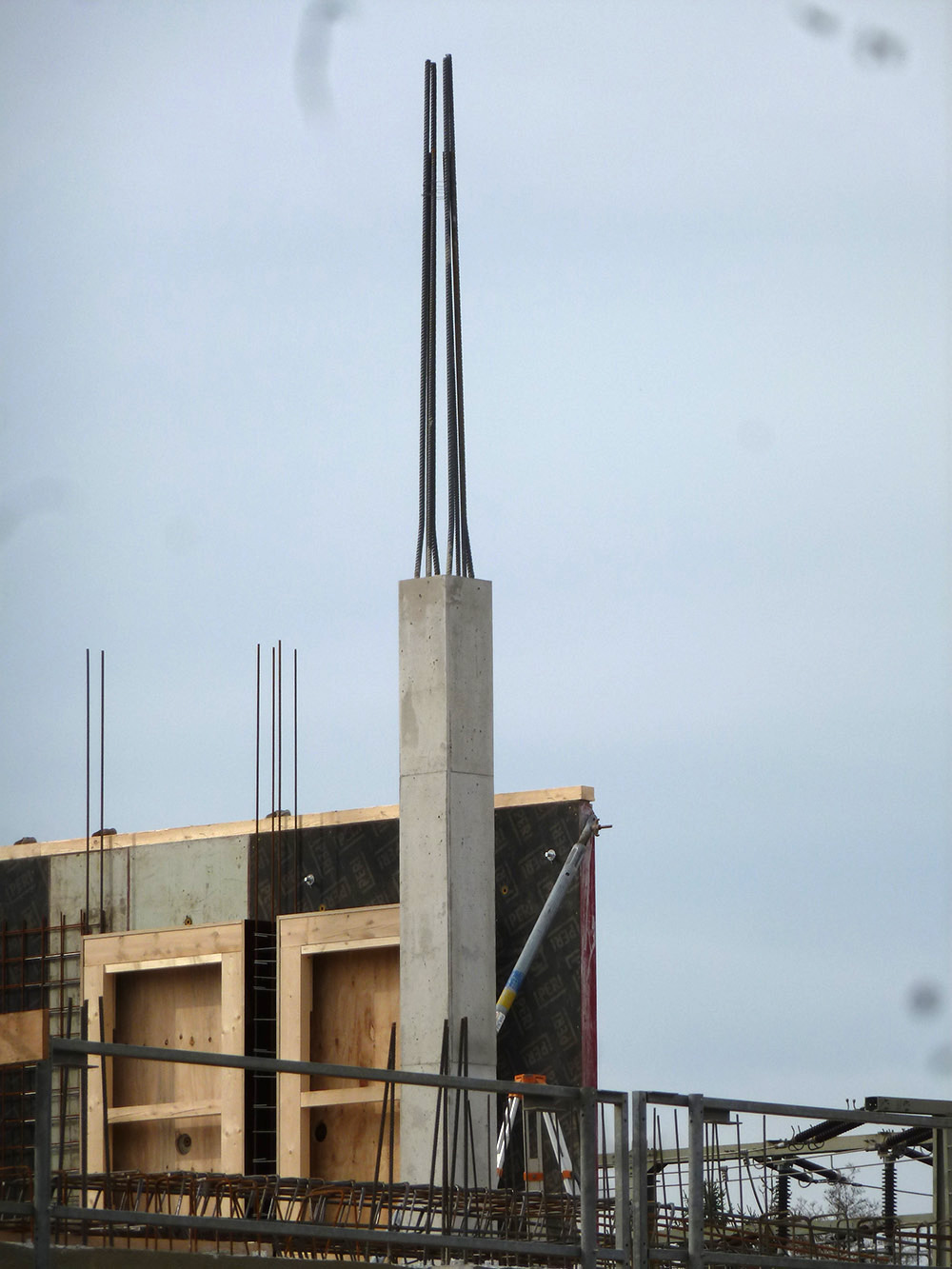

Abb. 4 Ortbetonstütze mit Anschlussbewehrung
Quelle: KomZet Bau Bühl

Abb. 5 Ortbetonstütze in Sichtbeton
Quelle: KomZet Bau Bühl
