Dachflächenfenster

Dachflächenfenster dienen der Belichtung und Belüftung von Dachgeschossen. Zwar bringt der Einbau von Dachflächenfenstern, verglichen mit dem Einbau von Gauben keine Wohnraumvergrößerung mit sich, jedoch stellen Dachflächenfenster eine relativ kostengünstige und einfache Möglichkeit dar, um Räume in Dachgeschossen auch nachträglich für Wohnzwecke nutzbar zu machen.

Häufig werden die beiden Begriffe vertauscht. Der Unterschied zwischen Dachfenstern und Dachflächenfenstern liegt jedoch in den an sie gestellten Anforderungen und der Einbausituation. Bei Dachfenstern handelt es sich um meist ungedämmte, eher einfache Fenster, die zur Belichtung & Belüftung nicht ausgebauter Dachgeschosse dienen und gegebenenfalls zusätzlich als Dachausstieg für Wartungsarbeiten genutzt werden.

Bei Dachflächenfenstern handelt es sich um wärme- und schallgedämmte, mehrfach verglaste Dach- und Ausstiegsfenster, die der Belichtung & Belüftung ausgebauter Dachgeschosse dienen.

Bevor ein Dachflächenfenster eingebaut werden kann müssen verschiedene Faktoren berücksichtigt werden. Die wichtigsten sind:

• Fenstergröße
• Belichtung
• Belüftung
• Sonnenschutz / Verschattung
• Bedienung (Fensterart)
• Dachaufbau

Zudem gibt es allgemeine Vorgaben im Regelwerk des ZVDH die zu beachten sind. Im „Merkblatt Einbauteile bei Dachdeckungen“ des Regelwerks finden sich z. B. Hinweise bezüglich:

• des Anschlusses der Innenbekleidung an ein Dachflächenfenster
• des Anschlusses des Fensters an die Luftdichtheitsschicht sowie die Wärmedämmschicht
• des Anschlusses des Fensters and die Zusatzmaßnahme (Unterspannung, Unterdeckung, Unterdach)
• des Anschlusses des Fensters an die Dachdeckung

Zusätzlich zu den Vorgaben des Regelwerks sind immer auch die Einbau- und Verlegeanleitungen der Hersteller zu beachten.

Bei der Wahl der Fenstergröße ist zunächst die richtige Fensterlänge entscheidend, da diese abhängig von der Dachneigung ist. Dabei ist zu beachten, dass die Oberkante des Fensters mindestens 2 m über dem dazugehörigen Fußboden liegen sollte und die Fensterunterkante eine bestimmte Brüstungshöhe nicht unterschreiten darf. Je größer die Dachneigung ist, desto kürzer kann in der Regel die Fensterlänge sein. Die Fensterbreite kann von verschiedenen Faktoren abhängig sein, insbesondere:

• der Einbausituation
• der erforderlichen Mindestbelichtungsfläche (siehe nachfolgender Abschnitt „Belichtung“)
• Kundenwünschen
• Anforderungen aus Landesbauordnungen, wenn das Fenster als zweiter Rettungsweg dienen soll.

Empfehlungen der DIN 5034-1

In der DIN 5034-1:2021-08 „Tageslicht in Innenräumen“ gibt es folgende Empfehlungen: Zitat aus DIN 5034, Teil 1, Abschnitt 4.2.2:

a) Die Oberkante der durchsichtigen Fläche des Fensters (bzw. der Fenster) sollte mindestens 2,2 m über dem Fußboden liegen.

b) Die Oberkante der Fensterbrüstung sollte höchstens 0,9 m, die Unterkante der durchsichtigen Fensterteile höchstens 0,95 m über dem Fußboden liegen.

c) Die Breite des durchsichtigen Teils des Fensters (bzw. die Summe der Breiten aller vorhandenen Fenster) muss mindestens 55% der Breite des Wohnraumes betragen.

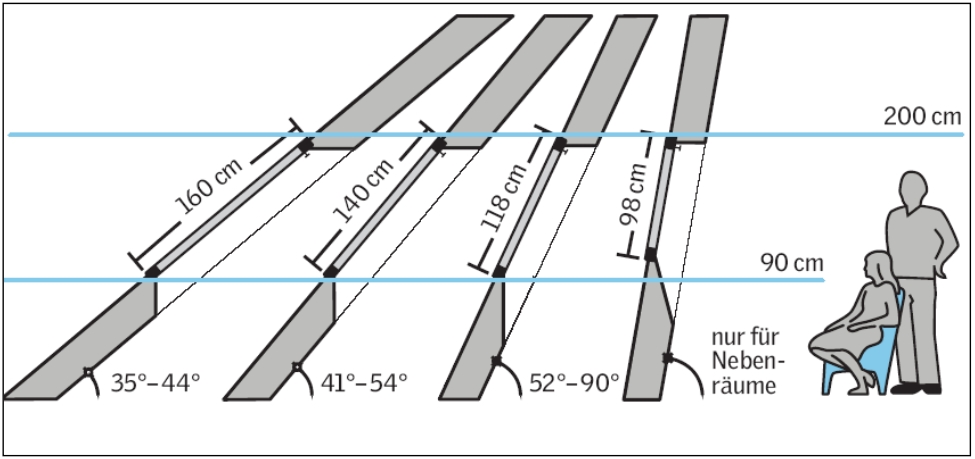

Herstellerempfehlungen Zusätzlich sollten immer auch die Herstellerempfehlungen bezüglich der optimalen Fenstergrößen und Einbaumaße berücksichtigt werden. Zum Beispiel die PDF „Empfohlene Einbaumaße für Dachfenster“ der Firma Velux. velux-dachfenster-empfohlene-einbaumasse.pdf

Quelle: Velux

Sollen Dachflächenfenster als Rettungsweg dienen, so gelten bestimmte Mindestanforderungen in Bezug auf die lichte Größe, die maximale Brüstungshöhe, sowie die maximale horizontale Entfernung der Fensterunterkante zur Traufkante. Die Anforderungen können je nach Landesbauordnung variieren. Manche Landesbauordnungen orientieren sich an den Vorgaben der Musterbauordnung § 37 (5), dort heißt es:

„Fenster, die als Rettungswege nach § 33 Abs. 2 Satz 2 dienen, müssen im Lichten mindestens 0,90 m x 1,20 m groß und nicht höher als 1,20 m über der Fußbodenoberkante angeordnet sein. 2Liegen diese Fenster in Dachschrägen oder Dachaufbauten, so darf ihre Unterkante oder ein davor liegender Austritt von der Traufkante horizontal gemessen nicht mehr als 1 m entfernt sein.“ (Quelle: MBO)

Um einen Raum zu Wohnzwecken nutzen zu dürfen, muss dieser die Anforderungen an einen Aufenthaltsraum erfüllen, die in den jeweiligen Landesbauordnungen (LBO) definiert sind. So fordert z.B. die Hessische Bauordnung für Aufenthaltsräume eine Mindestbelichtungsfläche von 1/8. Demnach müssen die Rohbaumaße für Fensteröffnungen mindestens 1/8 der Grundfläche des betreffenden Raumes haben. Diese Forderung ist insbesondere dann zu beachten, wenn ein vorher nicht genutzter Dachgeschossraum zu Wohnzwecken ausgebaut werden soll. Die Wahl der Fenstergröße und Anzahl richtet sich also neben den Wünschen der Bauherrschaft auch nach den jeweils geltenden Anforderungen der Landesbauordnungen.

Die Belüftung eines Raumes dient in erster Linie der Schaffung eines hygienischen Wohnklimas. So verlangt die EnEV neben der luftdichten Ausführung der Gebäudehülle auch die Einhaltung eines Mindestluftwechsels. Da die händische Bedienung der Fenster zu Lüftungszwecken nicht kontrollierbar ist, bieten einige Fensterhersteller Lüftungssysteme an, die in den Rahmen eines Dachflächenfensters integriert sind. So wird eine nutzerunabhängige Belüftung des Dachraumes sichergestellt.

Dachflächenfenster sind (abhängig von der Himmelsrichtung und Dachneigung) einer relativ hohen Sonneneinstrahlung ausgesetzt. Daher sollten Sonnenschutz- und Verschattungsmöglichkeiten grundsätzlich bei der Planung berücksichtigt werden. Wie bei den Außenbauteilen Dach und Wand, ist auch für Dachflächenfenster im Sommer ein ausreichender Hitzeschutz genauso wichtig für ein behagliches Raumklima wie der Wärmeschutz bei kälteren Außentemperaturen.

Der Markt bietet verschiedene Varianten an außen- und innenliegenden Verschattungs- oder auch Verdunklungsrollos und Sonnenschutzverglasungen.

Generell wird nach Art der Fensterbedienung unterschieden. Die meisten Hersteller bieten Schwingfenster mit Bedienung oben und Klapp-Schwingfenster mit Bedienung unten an. Soll das Fenster beispielsweise der Belichtung eines Schreibtisches dienen, der vor dem Fenster steht, macht ein Klapp-Schwingfenster wenig Sinn, da die untere Fensterbedienung kaum erreichbar ist.

Ein weiterer wichtiger Aspekt ist der Dachaufbau und die Art der Dachdeckung, da diese bei der Wahl des Eindeckrahmens zu berücksichtigen ist. Der Eindeckrahmen dient dem regensicheren Anschluss des Dachfensters an die Dachdeckung bzw. die Zusatzmaßnahme (z.B. Unterdeckbahn). Die meisten Hersteller bieten verschiedene Eindeckrahmen für die gängigsten Deckwerkstoffe an.

Bild: Dachflächenfenster mit Eindeckrahmen für Stehfalzdeckung.

Dachfenster können relativ beliebig in der Dachfläche positioniert werden. Theoretisch kann sich die Fensteröffnung am Sparren- und Ziegelraster orientieren, sodass das Fenster zwischen zwei Sparren passt und keine Ziegel geschnitten werden müssen. Allerdings richtet sich die Positionierung und Größe des Fensters meist nach der Nutzung des dazugehörigen Wohnraumes. Dadurch wird es in der Regel notwendig Sparren zu durchtrennen (auswechseln) und Ziegel zu schneiden.

Bild: Zwischen den Sparren, ohne Auswechslung, positioniertes Dachflächenfenster mit bereits hergestellter Laibung aus Gipsplatten.

Die Fenster werden auf der Ebene der Traglattung auf zusätzlichen Befestigungslatten angeordnet und dort befestigt. Meist wird das Fenster mit dazugehörigen Winkeln auf den entsprechenden Latten oben und unten aufgelegt und mit Holzschrauben darin befestigt. Die Position des Fensters zwischen den Traglatten wird optimalerweise so gewählt, dass zwischen der unteren Latte auf der das Fenster aufliegt und der darunter befindlichen nächsten Traglatte etwa 6 - 8 cm (Ziegelabhängig) Luft gelassen werden (Herstellerangaben beachten!). So kann die Ziegelreihe unter dem Fenster ungestört durchlaufen und die Nasen der Ziegel können problemlos in die Traglatte eingehangen werden. Der Abstand sollte nicht viel größer gewählt werden, da ansonsten die Mindestüberdeckung des Eindeckrahmens auf die unter dem fenster befindliche Ziegelreihe nicht mehr gewährleistet ist. Die Position der oberen Befestigungslatte richtet sich nach der Fensterlänge + ca. 4-5 cm Einbaulauft (Herstellerangaben beachten!).

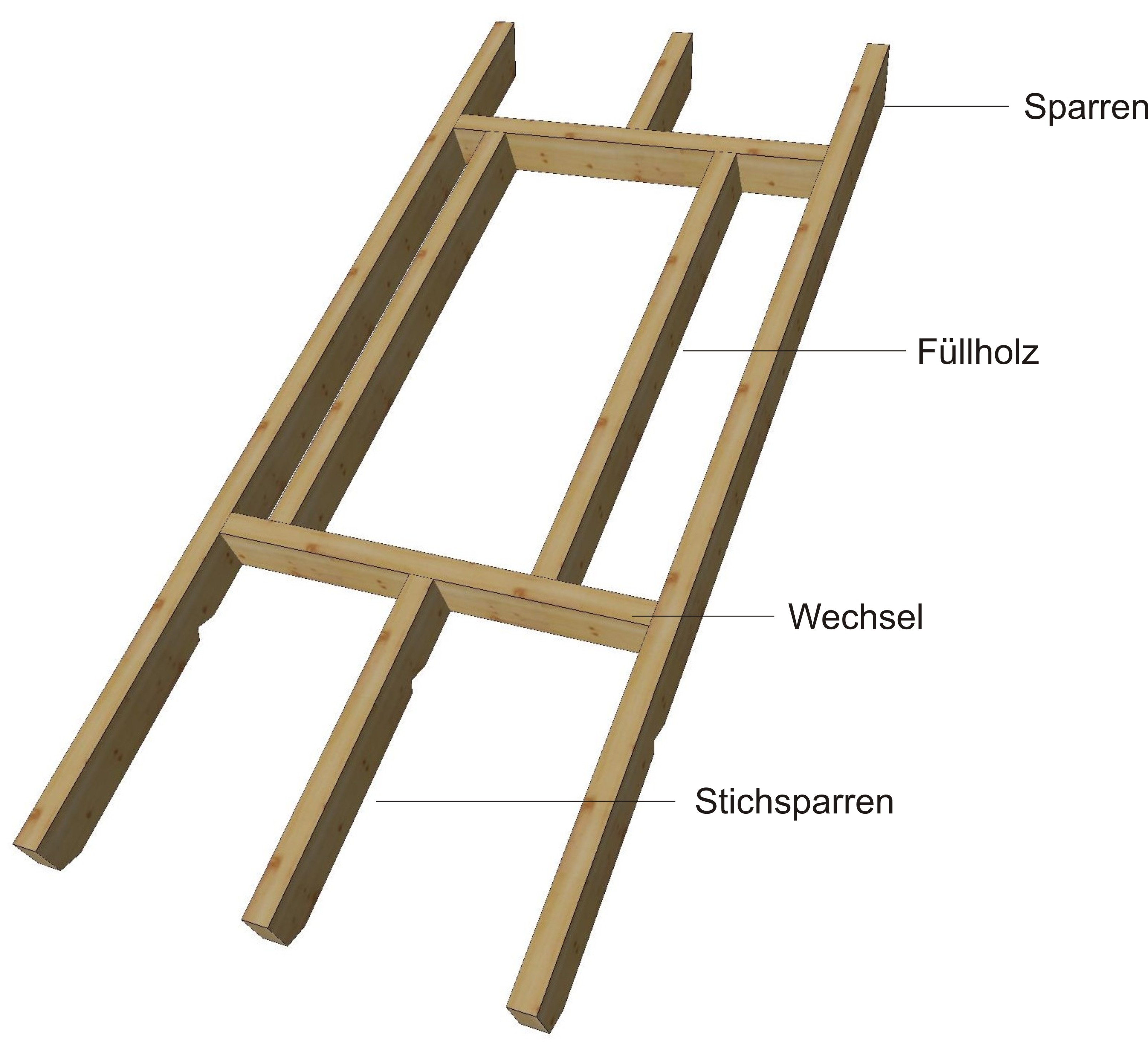

Wenn es für den Fenstereinbau nötig ist einen oder mehrere Sparren zu durchtrennen, so müssen in diesem Bereich Auswechslungen vorgenommen werden, um die Lastableitung über die benachbarten, intakten Sparren zu gewährleisten.

Für den fachgerechten Einbau ist es wichtig, dass bestimmte Mindestabstände vom Dachflächenfenster zu den Sparren, bzw. Füllhözern und zu den Wechseln eingehalten werden. Das Einhalten dieser Mindestabstände, die meist von den Herstellern empfohlen werden, ist nötig um nach Fertigstellung des Innenausbaus (Fensterleibung etc.) einen optimalen Lichteinfall zu gewährleisten.

Der seitliche Abstand des Fensterrahmens zu den Sparren, bzw. zu Füllhölzern sollte in der Regel nicht kleiner als vier cm sein (Herstellerabhängig), um Dämmkeile und die notwendige Luftdichtung fachgerecht anbringen zu können.

Ein optimaler Lichteinfall ist gewähreistet, wenn die obere Leibung des Fensters waagerecht und die untere Leibung senkrecht an das Fenster angeschlossen werden kann. Dafür müssen die Wechsel mit einem von der Dachneigung und vom Fenstertyp abhängigen Abstand eingebaut werden. In der Regel bieten die Hersteller Tabellen mit den nötigen Mindestabständen an.

Allgemein sollte ein Wechselabstand von 10 cm, gemessen zu einer waagerechten- (Fensteroberkante) und einer senkrechten Linie (Fensterunterkante), eingehalten werden um einen problemlosen Innenausbau zu gewährleisten.

Da ein Dachfenster in einem Wohnraum üblicherweise eine Durchdringung der Dämmebene des Daches darstellt, muss dieses auf der Innenseite an die Luftdichtheitsschicht des Raumes angeschlossen werden. Dies kann mittels Systemzugehörigen Luftdichtheitsschürzen oder aber auch durch Abkleben der Laibungen erfolgen, wenn diese als OSB Beplankung die raumseitige Luftdichtung und Dampfbremse ausbilden.

^{Abb. Abgeklebte Laibung aus OSB zur Herstellung der fachgerechten Luftdichtung.
Quelle: Bubiza}
